基于IBM咨询方法论的三化融合路径，附装备制造集团顶层设计案例-EA之家

附件IBM装备制造业顶层设计91页PPTX文件。

一、顶层设计方法论：以IBM企业架构方法为核心的“三层四维”体系

IBM在装备制造行业的顶层设计方法主要源自其经典的 CBM（Component Business Model）+ EA（Enterprise Architecture）+ BLM（Business Leadership Model） 体系。这一体系强调“战略—业务—技术”的系统贯通，核心思路为：

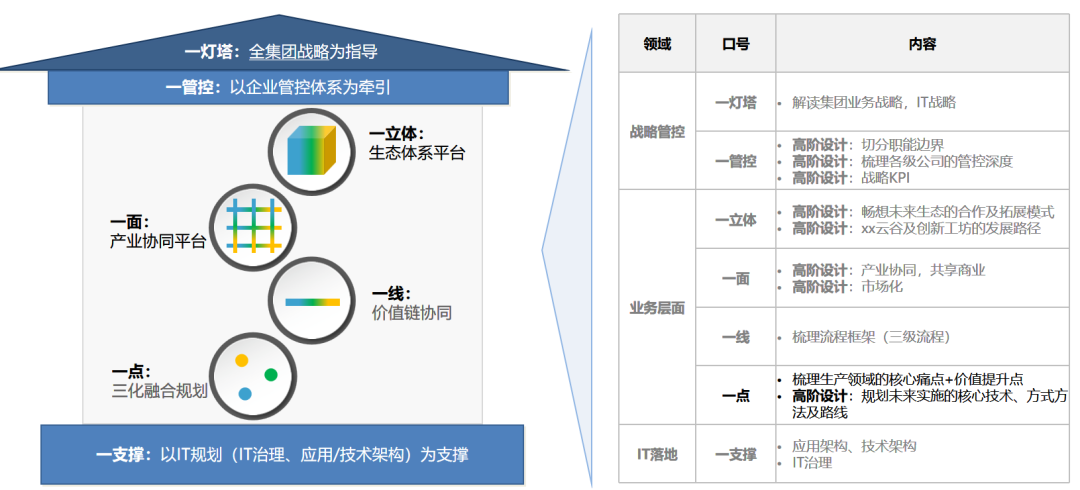

1. 战略引领层：从集团战略到业务愿景的对齐

以集团总体战略为灯塔（如报告中提到的“一灯塔”），明确大数据工程和三化融合建设的方向：—— 支撑集团高质量发展与新旧动能转换；—— 打造国内一流高端装备制造基地；—— 以智能化为核心驱动力。

在此阶段，IBM咨询团队会通过 战略访谈、标杆分析、差距评估 明确顶层目标，如“智能矿山、智能化工、智能制造”三大目标群，以及短中长期的规划节奏。

2. 业务架构层：基于CBM构建集团统一业务蓝图

IBM的CBM框架将企业业务拆分为战略规划层、管理控制层、运营执行层三个层级，对应装备制造企业的核心环节：

层级	典型活动	顶层设计要点
战略规划层	产品策略、研发规划	对应集团主业与产业布局
管理控制层	计划、采购、供应商管理	强调跨公司协同与内部市场化
运营执行层	制造、服务、质检、仓储	聚焦现场执行与反馈机制

该模型针对装备制造的两大模式——流程制造与离散制造——进行了差异化设计。例如：

流程制造强调自动配方、生产计划联动、库存协同；
离散制造强调柔性排程、设备维护、工艺改进。

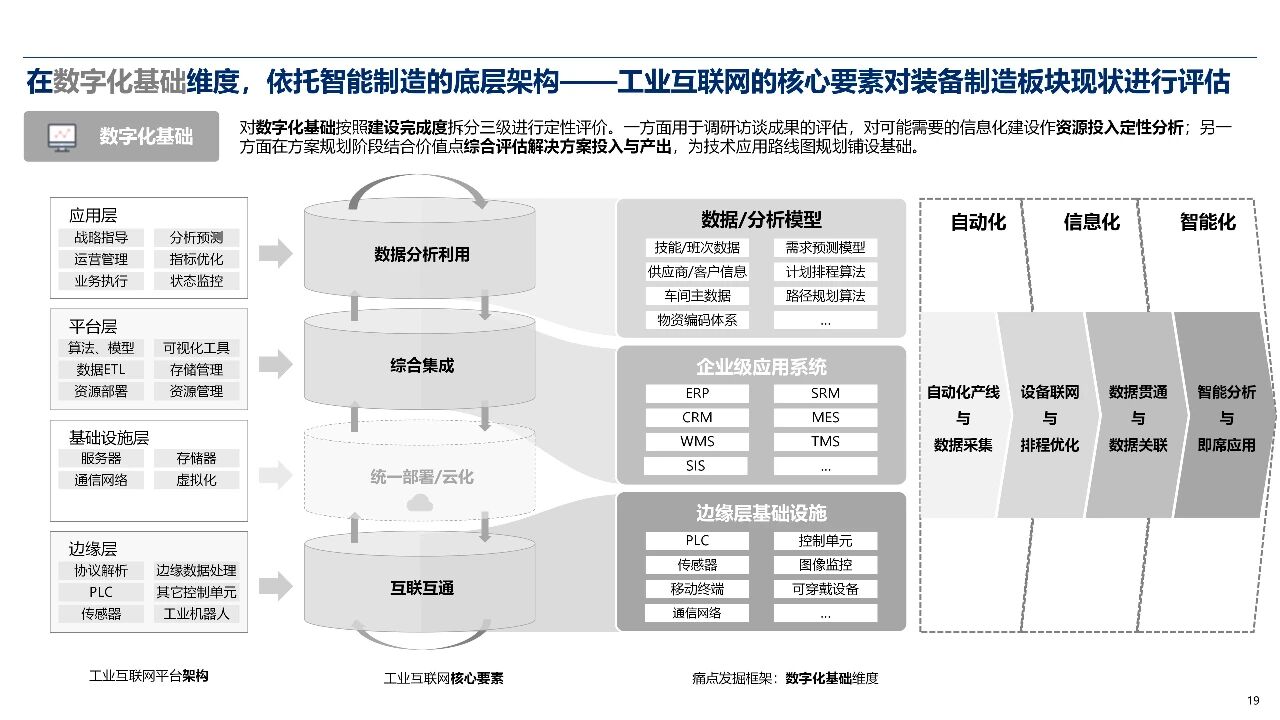

3. 技术架构层：以“三化融合”为技术抓手

顶层设计并非停留在业务蓝图，而是延伸至信息化、自动化、智能化三化融合的体系。IBM方法通过技术架构视角实现“从系统到数据到算法”的联动：

信息化（IT）：构建ERP、MES、WMS、SCM、CRM等基础平台，支撑主数据治理；
自动化（OT）：引入PLC、DCS、工业机器人、可穿戴设备，实现生产过程感知与控制；
智能化（AI）：建立算法模型（产能预测、排程优化、设备故障预测等），实现智能决策闭环。

这种架构对应IBM的“IT-OT融合”理念，形成“以智能化为大脑、自动化为四肢、信息化为神经”的整体系统结构。

二、顶层设计的实施路径：从价值链出发的分层分阶段推进

1. 从价值链视角进行顶层诊断

报告中通过对矿机、电气、橡塑等板块的调研，建立了“价值链—信息流”模型，识别出“正向传递—逆向反馈—价值支撑”的三环循环。这一方法源自IBM的 Value Chain Alignment 方法论，即通过价值流映射发现痛点与机会点。

例如：

正向传递：采购、生产、制造数据的即席记录与共享；
逆向反馈：产能、性能、维保数据反馈至设计优化；
价值支撑：构建主价值链与辅助链间的信息闭环。

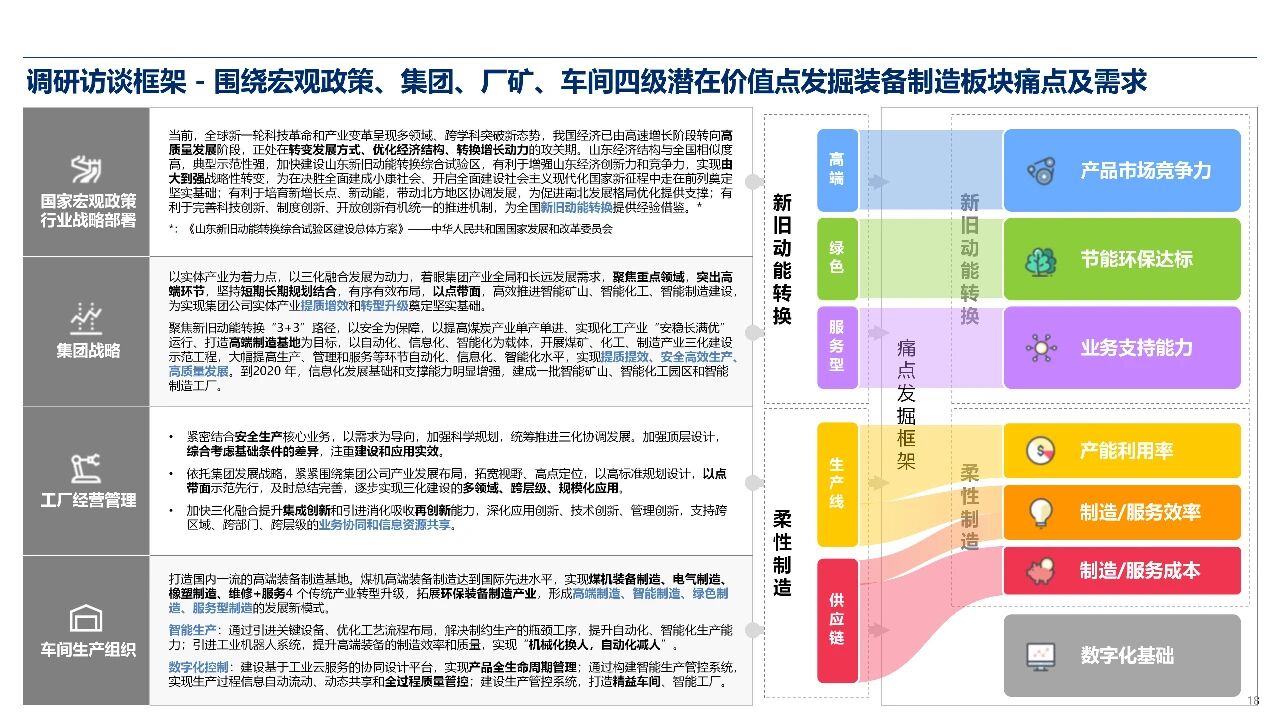

2. 从痛点到蓝图：需求发掘与差距分析

IBM采用“Pain Point Framework”进行多层级访谈（集团—公司—厂矿—车间），结合价值点矩阵（收益预期×效果周期×关注度）进行排序，识别优先场景：

计划编制与调整工具缺失；
跨部门编码不统一；
设备数字化不足；
质量反馈不闭环。

由此形成“三化融合蓝图”，明确重点投资领域，如高级计划排程（APS）、仓储精益管控、数字孪生、设备预测性维护等。

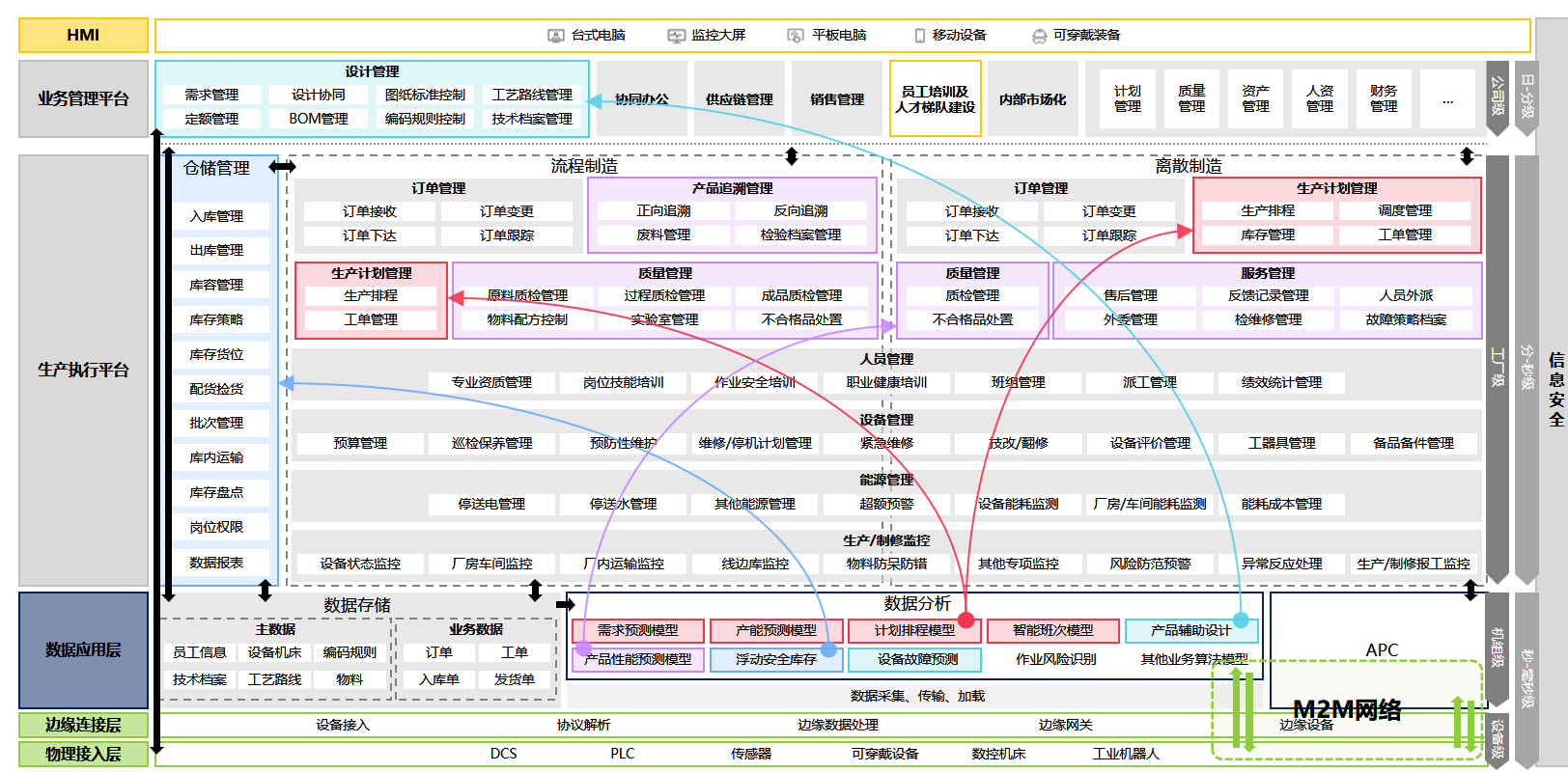

3. 从技术到项目群：分层落地与实施卡片

在顶层蓝图确定后，IBM进一步将总体架构细化为11个项目群（Program），构成完整的落地路径图：

M：生产执行系统（MES）
W：仓储管理系统（WMS）
D：协同设计平台
V：无人化监控平台
S：供应链管理平台
E：编码体系建设
C：客户关系管理系统
P：业务移动化及员工赋能
A：自动化产线建设
G：算法模型开发 / 部署
T：职业技能培训平台每个项目群都对应清晰的目标、投资区间和价值回报，构成“规划—设计—建设—运营”的闭环体系。

三、标杆案例借鉴：德国空客汉堡工厂的顶层思维

报告中引用德国空客汉堡工厂案例作为国际对标，展示了装备制造顶层设计的两大启示：

车间布局即架构设计：生产效率不仅取决于设备先进性，更取决于业务流、物流、人流的有机布局。空客通过模块化工艺、标准化物料参数、实时记录机制，实现作业效率5倍提升。
人机协同的架构目标：空客工厂保留人工装配环节，是因为顶层设计的目标并非“完全自动化”，而是“最优人机分工”，追求效率与灵活性的平衡。

这正体现了IBM在装备制造咨询中的核心思想：自动化不是目的，智能化的协同体系才是顶层设计的终局。

四、总结：IBM顶层设计的关键特征
