详解IBM智能工厂信息化顶层架构方案，附127页PPT案例

附件为127页可编辑PPTX文件。

一、智能工厂的概念界定与建设目标

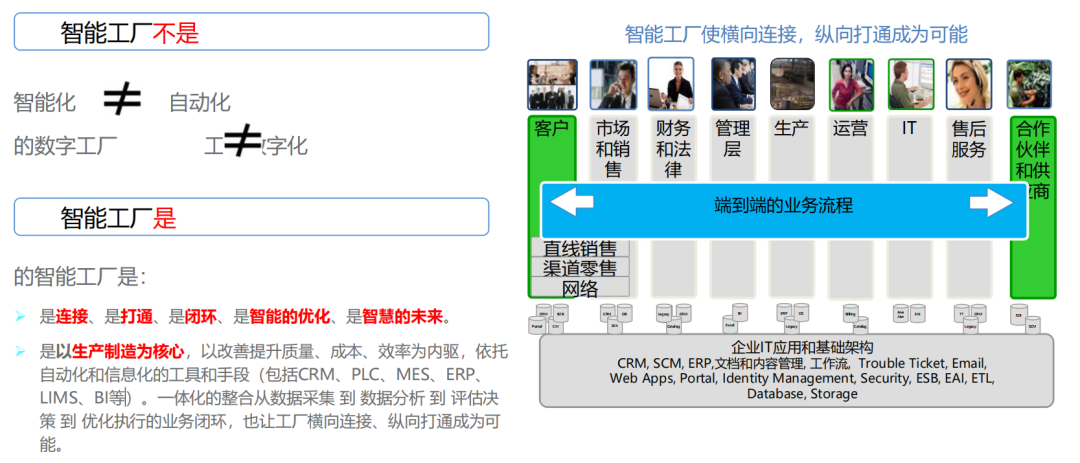

1.1 智能工厂不是自动化工厂的简单升级

IBM将“智能工厂”界定为：一个具备端到端数据集成能力、上下游协同能力、自主感知与决策能力的制造系统。它区别于传统数字化工厂与自动化工厂，不仅关注生产过程的信息化与自动化，更强调决策智能化、系统互联互通、业务实时协同。

1.2 建设目标

• 实现产品从客户需求到交付全流程透明化；

• 构建从设备感知层到企业战略层的智能决策闭环；

• 提升生产效率、质量稳定性与市场响应能力；

• 构建与工业4.0兼容的信息系统生态，支持长期演进。

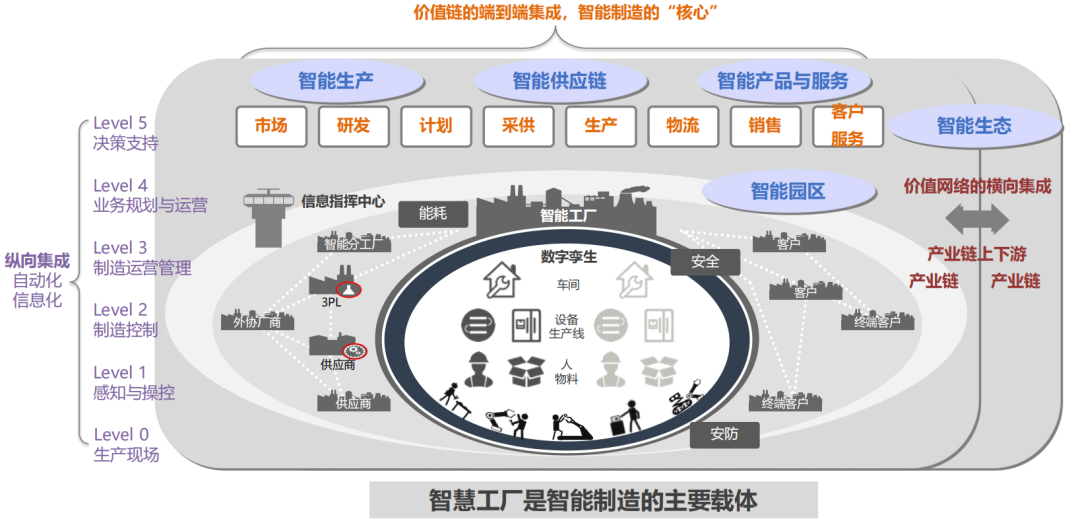

二、智能工厂五层架构体系

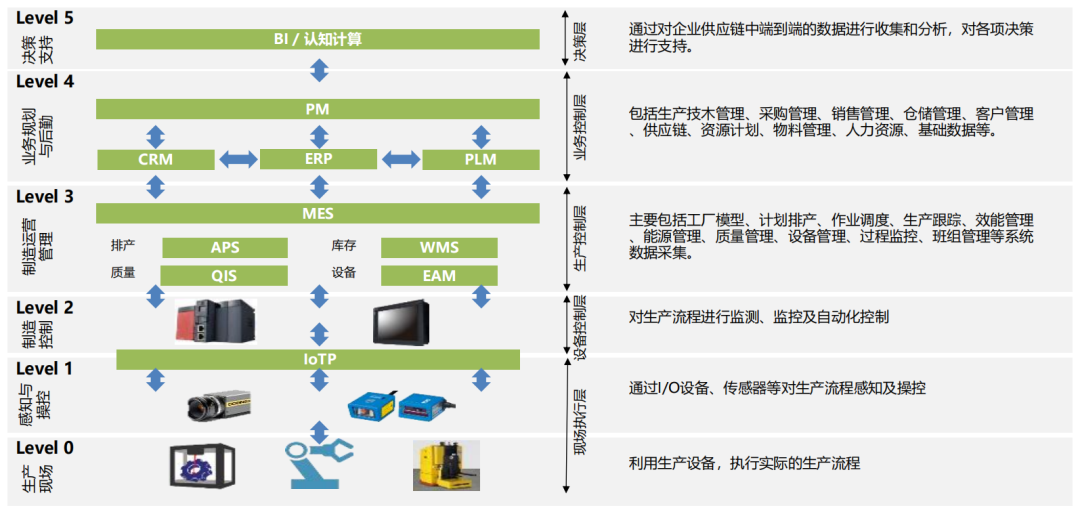

IBM方案基于工业控制标准ISA-95模型，提出五层信息化分层体系，实现纵向打通与横向协同：

Level 0：生产现场层

• 设备/机器人/产线，实现物理生产；

• 与上位系统通过PLC、SCADA等连接。

Level 1：感知与操控层

• 使用传感器、摄像头、RFID等实现数据采集与初级控制；

• 支持实时数据上传与边缘计算处理。

Level 2：制造控制层

• DCS、IoTP、SCADA系统构成自动化控制枢纽；

• 支持工艺控制、过程监控、联锁保护。

Level 3：制造运营管理层（MES层）

• 系统：MES、APS、QIS、EAM、WMS；

• 功能：计划调度、设备管理、质量追踪、班组管理、能耗分析；

• MES通过实时采集与中控系统集成，实现生产透明化管理。

Level 4：业务规划与运营层

• 系统：ERP、CRM、PLM、SRM；

• 实现订单、库存、采购、供应链、财务、人力资源的管理；

• 为Level 3提供排产、物料、工艺等源数据。

Level 5：决策支持层

• 系统：BI、AI平台、大数据分析、数字孪生系统；

• 实现RCA（根因分析）、预测性分析、策略模拟；

• 构建“企业神经中枢”，赋能管理层智能决策。

三、核心系统构成与集成架构

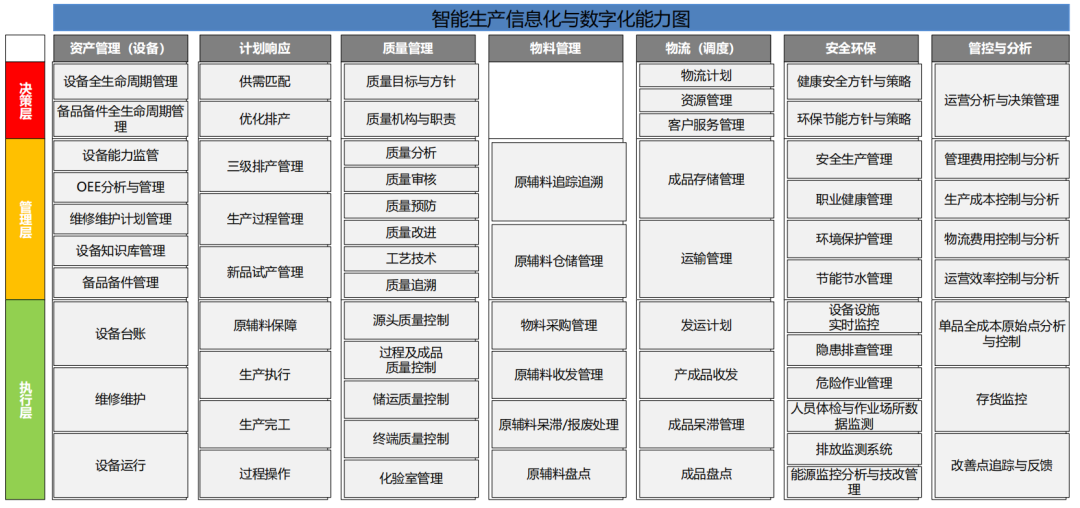

3.1 关键IT系统矩阵

• ERP（SAP）：财务、采购、销售、人资管理；

• MES：制造过程执行、排产、质量管理；

• APS：多级排产优化；

• WMS：仓储物流自动化；

• QIS/LIMS：质量检测与追踪；

• EAM：设备全生命周期管理；

• BI/AI平台：大数据分析与智能洞察；

• SCADA/DCS/PLC：底层过程控制；

• CRM/PLM/SRM：客户、产品、供应商生命周期管理。

3.2 企业集成平台（EAI/ESB）

• 实现跨系统的数据标准化、接口标准定义、服务编排；

• 支持WebService、RESTful、MQ等协议；

• 支撑流程从客户下单到设备指令的全链自动流转。

四、信息指挥中心与数据治理体系

4.1 信息指挥中心（ICC）

IBM提出“ICC = 大脑 + 神经 + 眼睛”模型：

• 大脑：战略与业务决策；

• 神经系统：信息通道（ESB、数据平台）；

• 眼睛：可视化大屏、报警系统、预测引擎。

ICC集成生产调度、能源监控、安全预警、质量异常追踪等功能，实现厂区运营的全面监控与调度。

4.2 数据治理

• 构建元数据管理、主数据管理、数据质量监控、数据安全策略；

• 支持大数据平台的可扩展架构（Hadoop + Spark + Kafka）；

• 构建知识图谱与认知分析平台，为未来认知工厂奠定基础。

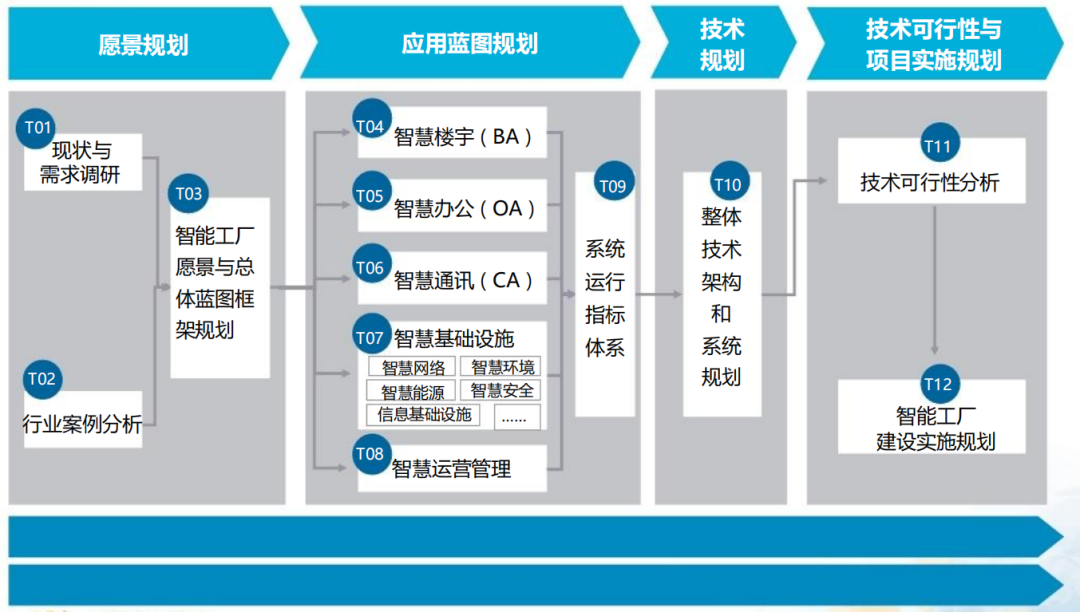

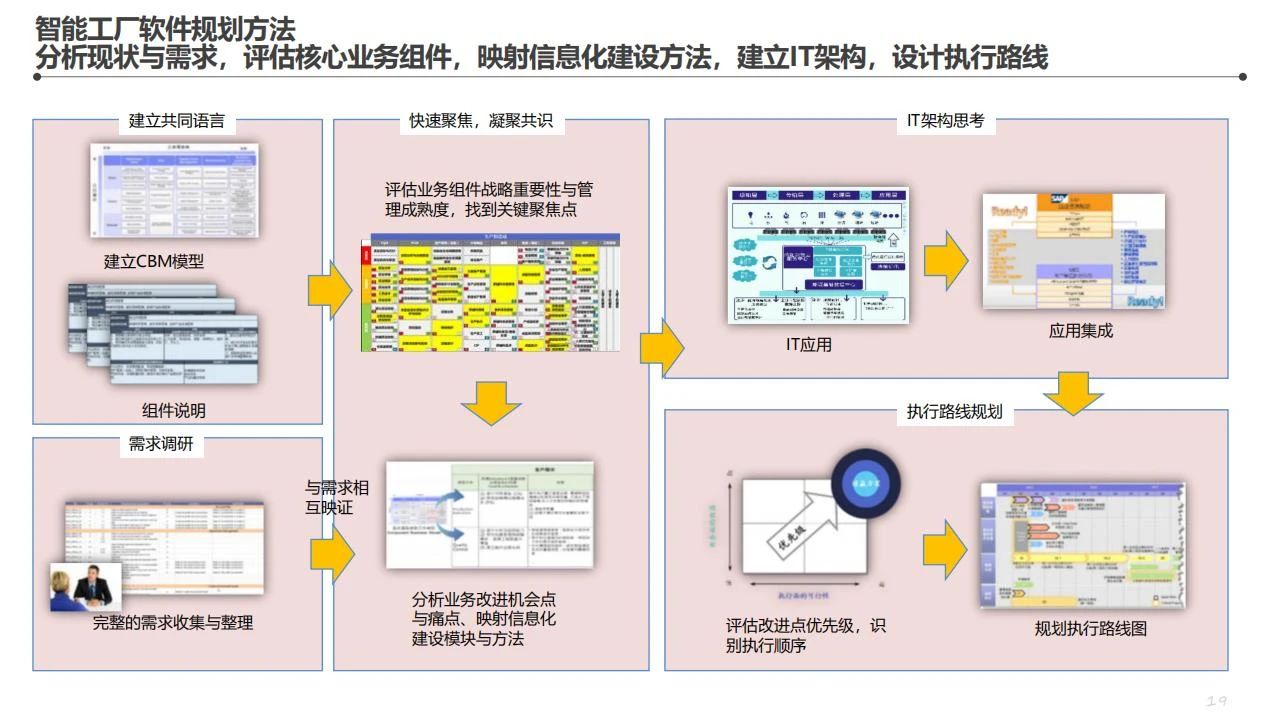

五、建设路线图与关键交付成果

阶段一：顶层设计与现状评估

• IT系统摸底与业务能力匹配；

• 规划信息化能力蓝图与分阶段目标。

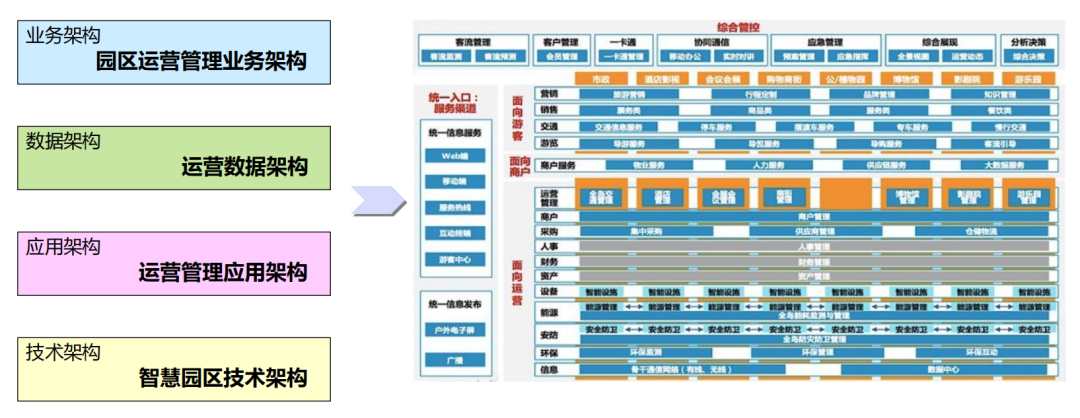

阶段二：系统架构设计与平台规划

• 制定系统功能结构、集成架构、数据架构；

• 规划MES、ERP、APS等核心系统建设优先级。

阶段三：信息指挥中心设计与实施

• 设计ICC架构、数据采集系统与展示平台；

• 实现跨系统可视化管控能力。

阶段四：数据治理体系建设

• 规范主数据与业务数据结构；

• 建立数据平台支撑能力与数据驱动分析能力。

六、IBM 127页PPT案例
